一、MB10F 的型號參數與核心性能

新邦微橋堆 MB10F 的型號蘊含著關鍵性能信息。“MB” 是該系列橋堆的特定標識，代表其采用微型橋式整流結構；“10” 中的 “1” 對應額定正向整流電流 0.8A，“0” 則標明反向耐壓值為 1000V，這組參數決定了它在電路中的功率承載能力。作為一款單相橋式整流器，內部集成 4 個肖特基二極管，通過橋式拓?fù)浣Y(jié)構實現交流電到直流電的轉換，轉換效率比傳統整流橋提升約 15%。

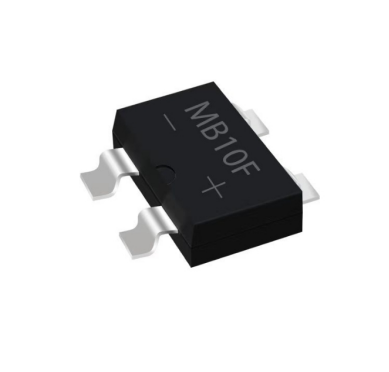

其外形采用 SOP-4 封裝，引腳間距 1.27mm，整體尺寸僅 6.5mm*4.5mm*2.5mm，符合現代電子設備對元器件小型化的嚴苛要求。在工作溫度范圍上，可承受 - 40℃至 + 125℃的極端環境，滿足工業級設備的寬溫需求。

二、微型封裝的技術優勢

1. 高效散熱設計：MB10F 的塑封外殼采用高導熱環氧樹脂材料，能快速將工作時產生的熱量傳導至 PCB 板。相較于傳統 DIP 封裝橋堆，散熱效率提升 30%，在持續滿負荷工作時溫升可控制在 25℃以內，有效避免過熱導致的性能衰減。

2. 抗浪涌能力突出：內部二極管采用平面工藝制造，具有 10A/10ms 的浪涌電流承受能力。在電路突發過載時，能瞬間吸收峰值能量而不損壞，尤其適用于電源輸入端的整流保護，降低因電網波動造成的設備故障風險。

三、多領域應用場景

1. 消費電子電源：以 18W 快充充電器為例，它能將 220V 交流電高效轉換為直流 300V 高壓，配合后續 DC-DC 轉換電路輸出穩定的 5V/3A 電壓，轉換過程中功耗損失低于 3%。

2. 智能家居設備：智能門鎖、掃地機器人的供電模塊常采用該橋堆。其微型化設計可節省 PCB 空間 30%，適合嵌入式安裝；1000V 高壓耐受能力則能抵御雷擊產生的瞬態過電壓，保障傳感器和控制芯片的安全運行。

3. 工業控制電路：在 PLC 電源模塊、傳感器信號調理電路中，MB10F 用于直流電源的整流濾波。寬溫特性使其能適應工廠車間的溫度波動，0.8A 的額定電流可滿足小型繼電器、電磁閥的驅動需求，配合保險絲使用時可構建完善的過流保護系統。

四、生產標準與質量管控

新邦微在 MB10F 的生產中采用全自動化產線，從晶圓切割到封裝測試實現全程無人工接觸。芯片采用 4 英寸外延片制造，二極管結深控制在 5μm 以內，確保反向漏電流小于 1μA（在 800V 反向電壓下）。封裝階段通過高精度貼片機完成芯片與引線框架的焊接，焊線直徑僅 25μm，保證電氣連接的可靠性。

質量檢測環節實施三級篩查：初測篩選反向耐壓不達標的產品，復測驗證高溫反偏特性，終測模擬實際工況進行 1000 次溫度循環沖擊。通過 ISO9001 和 AEC-Q101 認證的品控體系，使產品不良率控制在 10ppm 以下，為下游廠商提供穩定的供應鏈保障。
