在電路保護方案的設計過程中，會發現許多電子工程師會選擇瞬態電壓抑制二極管來保護電路免受浪涌和過電壓的影響。例如，為了保護汽車電子設備的12V直流電源線，建議選擇車輛級瞬態電壓抑制二極管SM8S33A，單向，DO-218AB封裝，工作電壓33V，擊穿電壓36.7V-40.6V，鉗位電壓53.3V，泄漏電流10uA，符合AEC-Q101標準，可通過ISO 7637-2和ISO 16750測試標準。

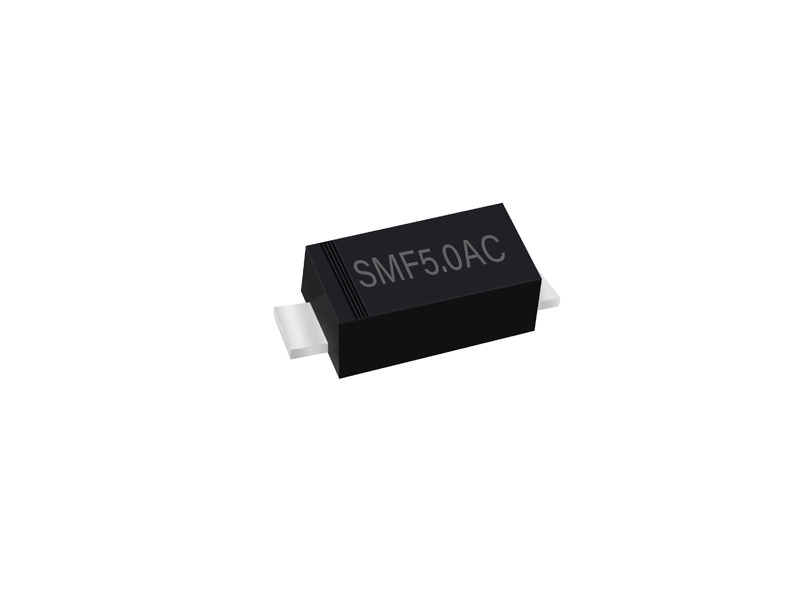

　　瞬態電壓抑制二極管是一種固態PN結二極管，專門設計用于消除對敏感半導體和電路的突然或瞬態過電壓影響。瞬態電壓抑制二極管是一種鉗位器件，因此每當感應電壓超過雪崩擊穿電壓時，它將吸收過電壓事件的多余能量，然后在過電壓狀態后自動復位。齊納二極管也可以用于過電壓/瞬態保護，但它不如瞬態電壓抑制二極管那樣堅固，因?yàn)?a href="http://www.wlhome.net.cn/list/putongzhengliuerjiguan.html" target="_blank" title="齊納二極管">齊納二極管是為整流和電壓調節而設計的。

　　瞬態電壓抑制二極管的類型：

　　瞬態電壓抑制二極管可分為兩種類型。一個是單向的，另一個是雙向的。

　　與任何其他雪崩二極管一樣，單向瞬態電壓抑制二極管用作正向電路中的整流器，單向二極管可以承受非常大的峰值電流。單向TVS二極管的符號如下圖所示，與齊納二極管非常相似。

　　另一方面，雙向瞬態電壓抑制二極管可以由彼此串聯的兩個相反的雪崩二極管表示。這些二極管與要保護的設備或電路并聯。與符號不同，這些二極管是作為單個部件制造的。雙向TVS二極管的符號如下圖所示。

　　TVS瞬態抑制二極管的工作原理

　　TVS瞬態抑制二極管與待保護設備或電路并聯。TVS器件專門設計用于在特定電壓水平下?lián)舸┎鲗?dǎo)大量電流而不會造成損壞。

　　在正常電壓條件下，TVS瞬態抑制二極管開路，但存在少量泄漏電流。當正常電壓超過一定水平時，TVS瞬時抑制二極管結雪崩，導致過電壓從受保護電路分流并通過TVS二極管。當過電壓消失時，設備將自動復位。
