在電力電子領域，高效、穩定的整流器件是電路設計的核心要素之一。MBR20100CT 憑借其卓越的性能參數和廣泛的適用性，成為低電壓、高頻應用場景的理想選擇。

核心特性與結構設計

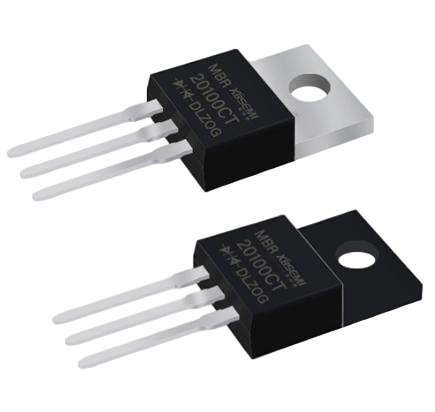

MBR20100CT 屬于 20 安培級肖特基二極管，采用 TO-220 封裝，其設計融合了多項先進技術。金屬 - 硅結結構實現多數載流子導電，這一特性使其具備低正向壓降和高電流能力，能有效降低功率損耗，提升電路效率。同時，內置的保護環設計為器件提供了過壓保護，增強了工作穩定性。

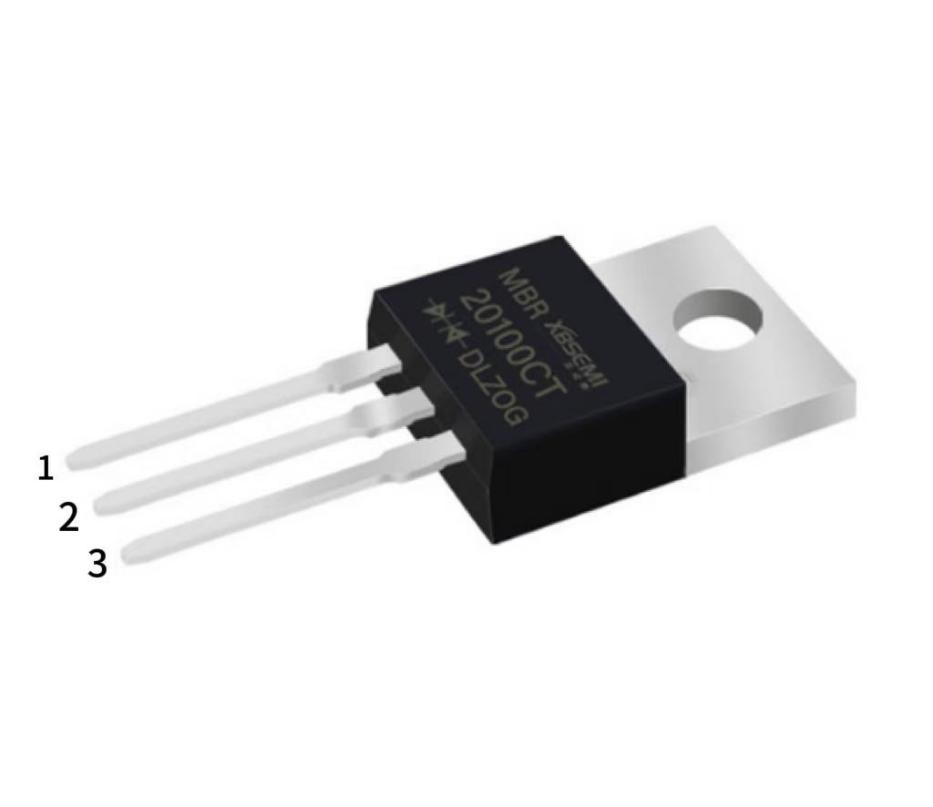

該二極管的引腳配置清晰：1 腳和 3 腳為陽極，2 腳為陰極，對稱的陽極設計便于電路布局。其核心優勢在于高浪涌容量，可承受 200A 的 8.3ms 單半正弦波正向浪涌電流（JEDEC 標準），這使其在負載突變場景下能可靠工作。

關鍵參數與性能表現

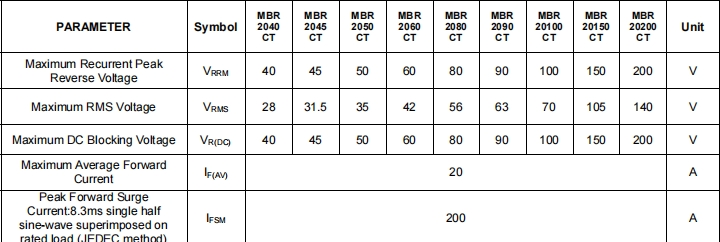

在絕對最大額定值方面，MBR20100CT 展現出優異的電氣性能。其峰值正向浪涌電流為100uA,最大正向連續電流為20mA，峰值反向浪涌電壓為20V，最大反向連續電壓為150V，最大功率耗散，峰值脈沖功率、反向恢復時間均為標準；正向壓降為0.85V，反向漏電流0.05mR，確保低功耗運行。

溫度特性同樣值得關注：結溫最高可達 150℃，存儲溫度范圍為 - -55℃至 + 175℃，寬溫域適應能力使其能在惡劣環境中穩定工作。此外，1.4℃/W 的典型熱阻保證了高效散熱，降低了熱累積帶來的性能衰減風險。

應用場景與使用建議

MBR20100CT 的設計定位明確，適用于低壓高頻逆變器、續流電路和極性保護等應用。在高頻開關電源、新能源汽車輔助電路、工業控制設備中，其低功耗和高頻特性可顯著提升系統能效。

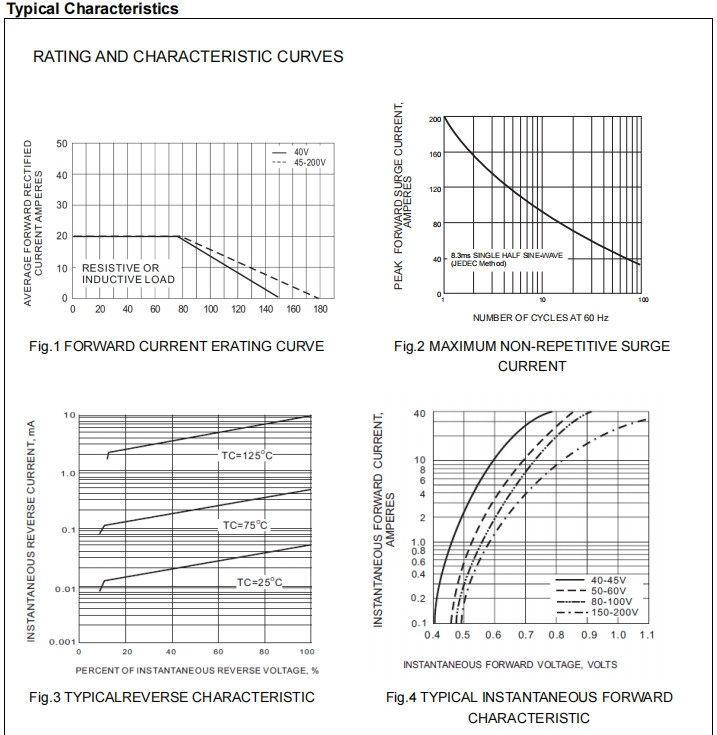

使用時需注意：雖然器件本身具備過壓保護，但仍需配合散熱片以充分發揮性能；在多器件并聯時，應確保電流分配均勻，避免局部過載。參考典型特性曲線可知，其正向電流隨溫度變化呈現規律性波動，設計時需預留適當余量。

作為新邦微肖特基二極管系列的重要產品，MBR20100CT 以平衡的性能參數和可靠的穩定性，為電力電子工程師提供了高效解決方案，在綠色能源、智能裝備等領域具有廣闊應用前景。
